產品概述
1、本控制器適用于單壓縮機（單相/三相）系統；
2、本控制器支持空氣源/水源，在廠家參數→[機型]中設置。帶增焓、不帶增焓、熱力膨脹閥、電子膨脹閥都支持；
3、本控制器適用于：低溫空氣源熱泵；常溫空氣源熱泵；風冷模塊機組；水源熱泵機組；冷水機組等機型。

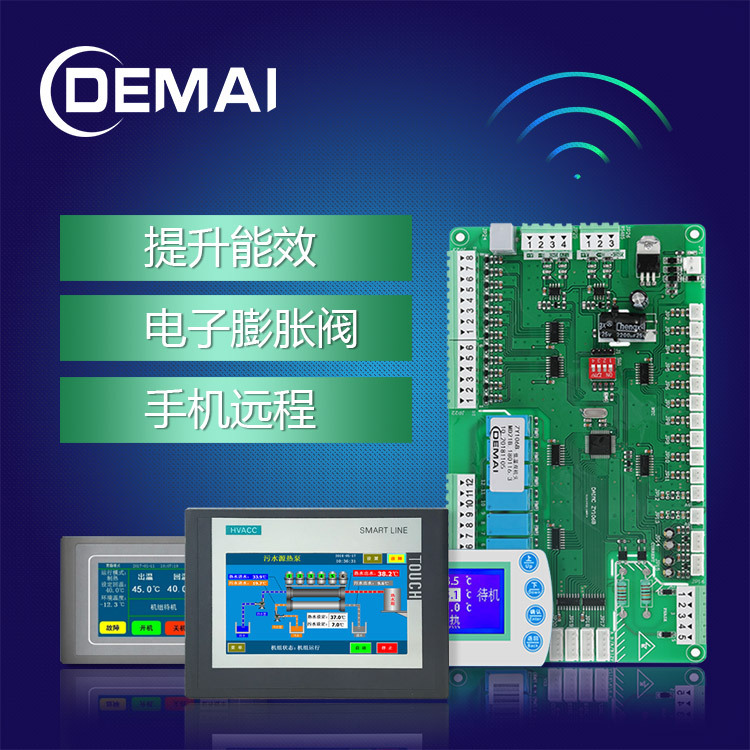

4、本控制器采用分體安裝，由觸摸屏（手操器）和控制板兩部分組成，支持文本屏、4.3寸、7寸、10寸不同大小真彩屏，可滿足幾乎所有工業現場應用需求；
5、本控制器可選配wifi或GPRS模塊實現手機遠程控制；
6、本控制器可通過通用485接口接到第三方控制器或電腦上。
【硬件規格】
ZY110B規格 | ||
電源 | AC200-240V，47-63HZ，通過變壓器接入控制板 | |
最大功耗 | 20W | |
測溫范圍 | -50～125℃ | |
測量精度 | ±0.2℃@25℃ | |
工作環境 | -20℃~70℃,≤85%RH非凝露 ≤95%RH | |
存儲環境 | -30℃~85℃,≤85%RH非凝露 ≤95%RH | |
開關量輸出 | 8個繼電器 | 單個繼電器負載：感性負載≤100W(電流≈0.5A)，阻性負載≤400W (電流≈2A)； 同一公共端的繼電器總負載≤1KW(電流≈5A) |
開關量輸入 | 9個無源信號輸入 | 切勿接入電源，外接負載電阻≤2K? |
電機輸出 | 2個步進電機接口 | 12V供電，負載線圈電流≤0.4A |
模擬量輸入 | 9路NTC溫度探頭 | 10K 3950 |
2路電流檢測接口 | 接FJ300測電流 | |
【配件清單】
必配件 | |||
序號 | 名稱 | 描述 | 數量 |
1 | 控制板 | ZY110B | 1 |
2 | 顯示屏 | 觸摸屏/文本屏 | 1 |
3 | 通訊線 | 觸摸屏/文本屏通訊線 | 1 |
4 | 變壓器 | 220V～11V（1.1A） | 1 |
5 | 安裝配件 | 接插件上部、固定塑膠柱或銅柱 | 4個固定柱 |
6 | 溫度探頭 | NTC-10K | 9 |
7 | 電流互感器（壓機用） | FJ300A（每個可檢測2路電流） | 1 |
選配件 | |||
1 | Wifi模塊 | 可選擇獨立模塊或文本屏上集成 | 1 |
2 | GPRS模塊 | 1 |
產品功能
1、制冷、制熱運行（廠家參數→[廠家模式]可設置單冷、單熱、熱泵來確定用戶界面是否可切換制冷制熱模式）；
2、電子膨脹閥控制使用可變過熱度、可變初始開度、可變最小開度提高機組效率并保證穩定運行；
3、智能除霜：既避免結霜太厚，也避免無霜時也會執行除霜的問題；
4、完善的防凍功能，避免低溫時水管凍結；
5、全漢字顯示，提高溝通效率；
6、詳細的歷史故障記錄，幫助分析機組可能存在的問題；
7、沒有顯示屏時，可通過斷開或閉合開關量輸入的“遠程開關”來關閉或開啟機組；
8、支持部分輸出點、溫度點自定義，適應不同機型的多樣化需求；
9、豐富的參數設置功能，可匹配多種機型，調試方便；
10、掉電記憶各種參數；
11、可設置掉電記憶開關機狀態，在意外短時間斷電后，再次上電后，機器可繼續運行；
12、錯峰用電功能，在24小時內可實現3段定時開關機；
13、支持系統維護（限時停機）功能。
